  简介：试验台铸铁底板主要是测功机试验台的配套使用，方便测功机试验台的安装，为测功机试验台提供一个基础的平面，简称铸铁底板。测功机铸铁底板又称铸铁地板,铸铁拼接地板、实验平板、试验平台、测功机平台、测功机工作台、测功机铸铁地板等。

          试验台铸铁底板主要是测功机试验台的配套使用，方便测功机试验台的安装，为测功机试验台提供一个基础的平面，简称铸铁底板。测功机铸铁底板又称铸铁地板,铸铁拼接地板、实验平板、试验平台、测功机平台、测功机工作台、测功机铸铁地板等。
          试验台铸铁底板的主要作用为：发动机实验室，为发动机、测功机等提供基础试验平台。试验台铸铁底板适用于各种检测,试验工作，精密测量用的基准平面；试验台铸铁底板用于机械检验测量基准；检查零件的尺寸精度或形位偏差，并作紧密划线，试验台铸铁底板可做成振动试验台，在机械制造中也是不可缺少的基本工具。
          铸铁底板的组成零件有：铸铁底板本体、导油槽、护套及盖板、地脚螺栓、铸铁底板调平装置、铸铁底板边沟盖板等。
          铸铁底板技术要求:
          机械性能：（1）抗拉强度：大于250Mpa；
                  （2）硬 度： HB180 -226；
          2、利用高强度概念，使各铸铁底板部位寿命相等；
          3、铸铁底板上工作面板厚度均匀，纵向、横向筋板均匀分布，使铸铁底板结构对称，即各部位强度相等又提高刚度；
          4、铸铁底板的工作面厚度、四周厚度、筋板厚度按图纸要求进行铸造，确保铸铁底板的壁厚均匀，降低铸铁底板铸造内应力，稳定结构、防止铸铁底板使用过程中发生变形；
          5、铸铁底板制造过程中必须进行两次热时效处理，即铸铁底板毛坯件一次，消除铸造内应力；粗加工完后一次，以消除机加工残余内应力，防止铸铁底板变形；
          6、铸铁底板的T型槽加工面，不得存在任何加工不掉的铸造缺陷，铸铁底板的其它加工表面允许存在的铸造缺陷为：直径200mm范围内允许存在1个，尺寸为直径3mm，深度2mm，最多允许15个（4000*1900平面面内）；铸铁底板的非加工表面允许存在的缺陷范围：直径100内允许存在1个，尺寸为直径3mm，深度2mm；
          7、铸铁底板铸件应作清砂处理，铸铁底板的非加工表面喷底漆，执行标准：ZBG51010-87；
          8、铸铁底板工作平台(上表面)的尺寸公差、平面度、平行度均按相关标准确定。
          9、供方按长度要求设计铸铁底板的地脚螺栓孔，安装后，螺母不得高出铸铁底板工作面，并提交地脚螺栓的土建浇铸要求，负责地脚螺栓浇铸定位，监督浇铸偏移，并对浇铸结果进行复测。

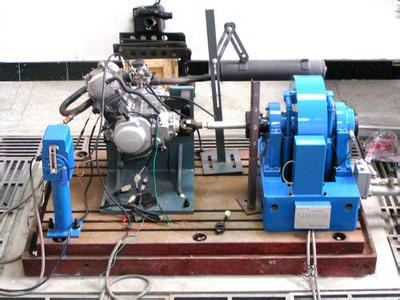

试验台铸铁底板应用现场实图拍摄

          铸铁底板的产品规格一般是不固定的，没有标准件，铸铁底板的规格主要是根据设备的体积、形状、重量来订做。铸铁底板一般采用小块铸铁底板拼接完成，其实有常用规格有（mm）规格有:1000×750、1000×1000、1000×1500、1000×2000、1500×2000、2000×3000、2000×4000、2500×4000、3000×4000、2000×5000、2000×6000、3000×6000
